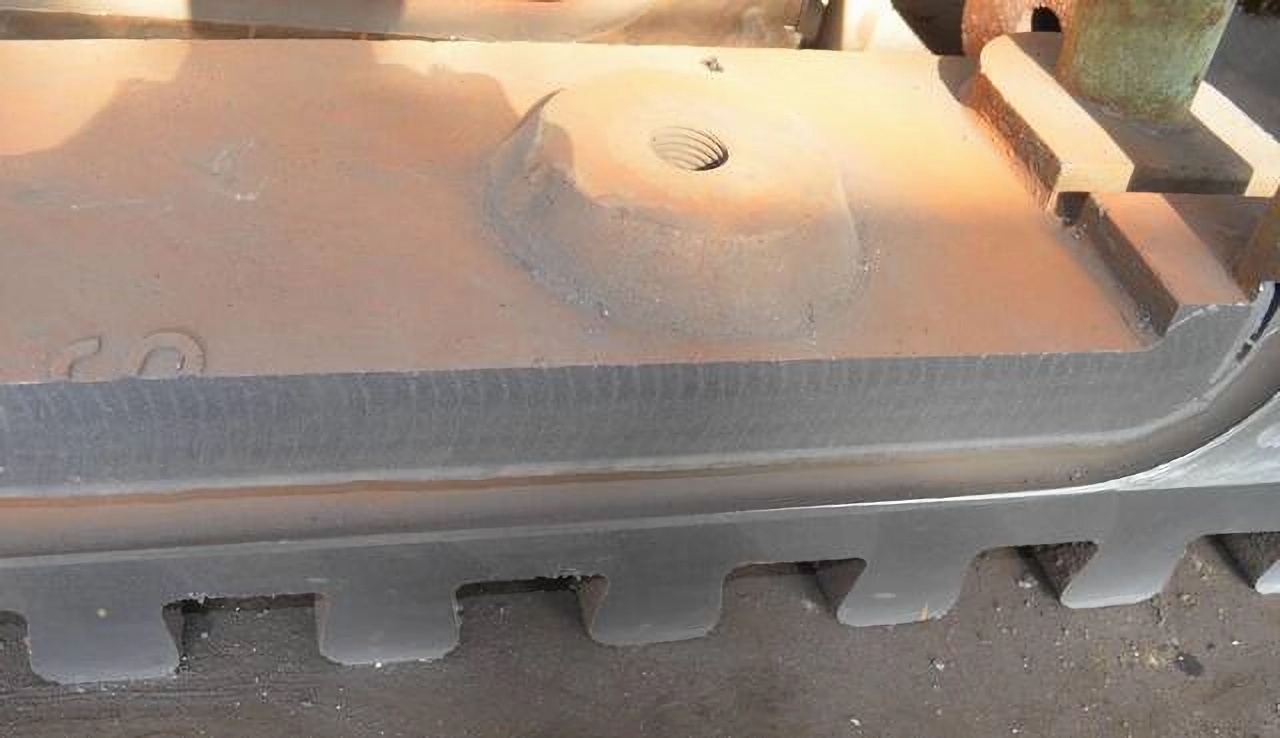

2. Водопроводные трубы гладкие внутри и вторичное окисление отсутствует. Используется технология литья по газифицируемым моделям с восстановительной газовой средой, благодаря чему окисление внутренних стенок трубы не происходит — по разрезу плитового холодильника видно, что внутренние стенки гладкие.

3. Качественное науглероживание водопроводных труб.
Стандарт YB/T4073-2007 устанавливает, что наружный слой водопроводных труб не должен иметь заэвтектоидной стали. Глубина поверхностного науглероживания водопроводных труб в чугунных холодильных плитах нашей компании превосходят требования стандарта.

4. Превосходные свойства высокопрочного чугуна с шаровидным графитом
Свойства стержня холодильной плиты являются решающими для срока ее службы. Старый стандарт YB/T4073-1991 предполагал, что стержень холодильной плиты имеет относительное удлинение 65 > 6%, предел прочности на растяжение ab > 320Mpa. Но поскольку соответствовать стандарту было слишком сложно, новый стандарт YB/T4073-2007 предусматривает только металлографический контроль: уровень сфероидизации 3~5, содержание феррита в корпусе >80%.
Мы применяем специальный процесс для проверки механических свойств стержня холодильной плиты из чугуна толщиной менее 220 мм. Относительное удлинение составляет 55,28%, а предел прочности на растяжение — ab 2320 МПа. При нормальных условиях эксплуатации срок службы холодильной плиты — более десяти лет.

5. При высокой пропускной способности труб водяного охлаждения толщина стенок трубы уменьшена незначительно.
Гибка стальных труб производится холодным способом с помощью электрогидравлического станка для гибки стальных труб. Пропускная способность U-образной водопроводной трубы на 76% превышает стандарты, благодаря чему интенсивность охлаждения увеличивается, при этом значение уменьшения стенки трубы менее 15% при установленном стандарте в 18%, благодаря чему срок эксплуатации труб повышается.
